مشخصات صفحه نمایش های آمولد

نوعی فناوری دستگاه نمایشگر OLED است. OLED نوع خاصی از فناوری نمایش فیلم نازک را توصیف می کند که در آن ترکیبات آلی ماده الکترو لومینس را تشکیل می دهند و ماتریس فعال به فناوری آدرس دهی پیکسل ها اشاره دارد.

از سال 2007 ، فناوری AMOLED در تلفن های همراه ، پخش کننده های چند رسانه ای ، تلویزیون ها و دوربین های دیجیتال استفاده شده است و همچنان به پیشرفت در زمینه دستگاه های کم مصرف ، کم هزینه ، با وضوح بالا و اندازه بزرگ ادامه دارد (به عنوان مثال ، تلویزیون 88 اینچ و وضوح 8K)

طراحی

یک صفحه نمایش AMOLED متشکل از یک ماتریس فعال از پیکسل های OLED است که هنگام فعال سازی الکتریکی ، نور (لومینسانس) تولید می کند و روی یک آرایه ترانزیستور فیلم نازک (TFT) رسوب داده شده یا یکپارچه شده است ، که به عنوان یک سری سوئیچ ها برای کنترل جریان به هر یک کار می کند.

به طور معمول ، این جریان به صورت مداوم توسط حداقل دو TFT در هر پیکسل کنترل می شود (برای تحریک لومینسانس) ، با یک TFT شارژ خازن ذخیره سازی را شروع و متوقف می کند و دیگری منبع ولتاژ را در سطح لازم برای ایجاد یک جریان ثابت به پیکسل ، در نتیجه نیازی به جریانهای بسیار زیاد مورد نیاز برای عملکرد OLED با ماتریس غیرفعال است

فناوری backflane TFT در ساخت نمایشگرهای AMOLED بسیار مهم است. در AMOLED ، در حال حاضر از دو فناوری اولیه TFT backplane ، سیلیکون پلی کریستالی (poly-Si) و سیلیکون آمورف (a-Si) استفاده می شود که امکان ساخت مستقیم هواپیماهای ماتریس فعال را در دمای پایین (زیر 150 درجه سانتیگراد) بر روی بسترهای پلاستیکی انعطاف پذیر برای تولید نمایشگرهای انعطاف پذیر AMOLED فراهم می کند.

توسعه آینده

تولیدکنندگان پانل های لمسی درون سلولی را تولید کرده اند که تولید آرایه های حسگر خازنی را در روند ساخت ماژول AMOLED ادغام می کنند. سازندگان AMOLED با حسگر درون سلولی شرکت های AU Optronics و Samsung هستند. سامسونگ نسخه خود از این فناوری را با نام "Super AMOLED" به بازار عرضه کرده است. محققان در DuPont از نرم افزار دینامیک سیالات محاسباتی (CFD) برای بهینه سازی فرآیندهای پوشش فناوری جدید نمایشگر AMOLED با روکش محلول استفاده کردند که از نظر هزینه و عملکرد با فناوری رسوب بخار شیمیایی موجود (CVD) قابل رقابت است. سامسونگ با استفاده از مدل های سفارشی و رویکردهای تحلیلی ، کنترل ضخامت فیلم کوتاه و برد بلند و یکنواختی را ایجاد کرده است که از نظر تجاری در اندازه های بزرگ شیشه قابل استفاده است

مقایسه با سایر فناوری های موجود در نمایشگرها

در مقایسه با سایر فناوری های نمایشگر ، صفحه های AMOLED دارای مزایا و معایبی هستند.

نمایشگرهای AMOLED نرخ تازه سازی بیشتری نسبت به ماتریس پسیو دارند ، [به اندازه کافی خاص نیستند تا تأیید شوند] که اغلب زمان پاسخ را به کمتر از یک میلی ثانیه کاهش می دهند و مصرف آنها به طور قابل توجهی کمتر است. این مزیت باعث می شود OLED های ماتریس فعال برای وسایل الکترونیکی قابل حمل ، جایی که مصرف برق برای عمر باتری بسیار مهم است ، مناسب باشند

میزان انرژی نمایشگر بسته به رنگ و روشنایی نشان داده شده به طور قابل توجهی متفاوت است. به عنوان مثال ، یک صفحه نمایش قدیمی QVGA OLED هنگام نمایش متن سفید روی پس زمینه سیاه ، 0.3 وات مصرف می کند ، اما بیش از 0.7 وات متن سیاه را روی زمینه سفید نشان می دهد ، در حالی که یک ال سی دی صرف نظر از آنچه نشان داده می شود فقط 0.35 وات ثابت مصرف کند. روی صفحه مطمئناً نمایشگر FHD + یا WQHD + بسیار بیشتر مصرف خواهد کرد. از آنجا که پیکسل های سیاه کاملاً خاموش هستند ، AMOLED دارای نسبت کنتراست است که به طور قابل توجهی بالاتر از LCD است

ممکن است به دلیل کاهش حداکثر روشنایی ، نمایشگرهای AMOLED در برابر نور مستقیم خورشید در مقایسه با LCD ضعیف تر باشند.علاوه بر این ، فناوری PenTile اغلب برای نمایشگر با وضوح بالاتر مورد استفاده قرار می گیرد در حالی که کمتر از حد مورد نیاز در زیر پیکسل نیاز دارد ، در بعضی مواقع نمایشگر دارای وضوح و دانه بیشتری نسبت به نمایشگر غیر PenTile با وضوح یکسان است.

مواد آلی مورد استفاده در نمایشگرهای AMOLED در طی یک دوره نسبتاً کوتاه مدت بسیار مستعد تخریب هستند ، در نتیجه باعث تغییر رنگ با سرعت کمرنگ شدن یک رنگ از رنگ دیگر ، ماندگاری تصویر یا سوختن می شود.

از سال 2010 ، تقاضا برای صفحه نمایش های AMOLED زیاد بود و به دلیل کمبود عرضه در نمایشگرهای تولید شده توسط سامسونگ ، مدل های خاصی از تلفن های هوشمند HTC از این نمایشگرها استفاده کردند

گوشی های هوشمند پرچم دار فروخته شده در سال های 2020 و 2021 از Super AMOLED استفاده می کنند. نمایشگرهای فوق العاده AMOLED ، مانند آن در Samsung Galaxy S21 + / S21 Ultra و Samsung Galaxy Note 20 Ultra اغلب با LCD های IPS مقایسه شده اند که در Xiaomi Mi 10T ، Huawei Nova 5T و Samsung Galaxy A20e یافت می شوند به عنوان مثال ، طبق تحقیقات ABI ، صفحه نمایش AMOLED موجود در Motorola Moto X فقط 92 میلی آمپر را در شرایط روشن و 68 میلی آمپر را در حالی که کم نور است ترسیم می کند. از طرف دیگر ، در مقایسه با IPS ، میزان عملکرد AMOLED کم است. هزینه نیز بالاتر است.

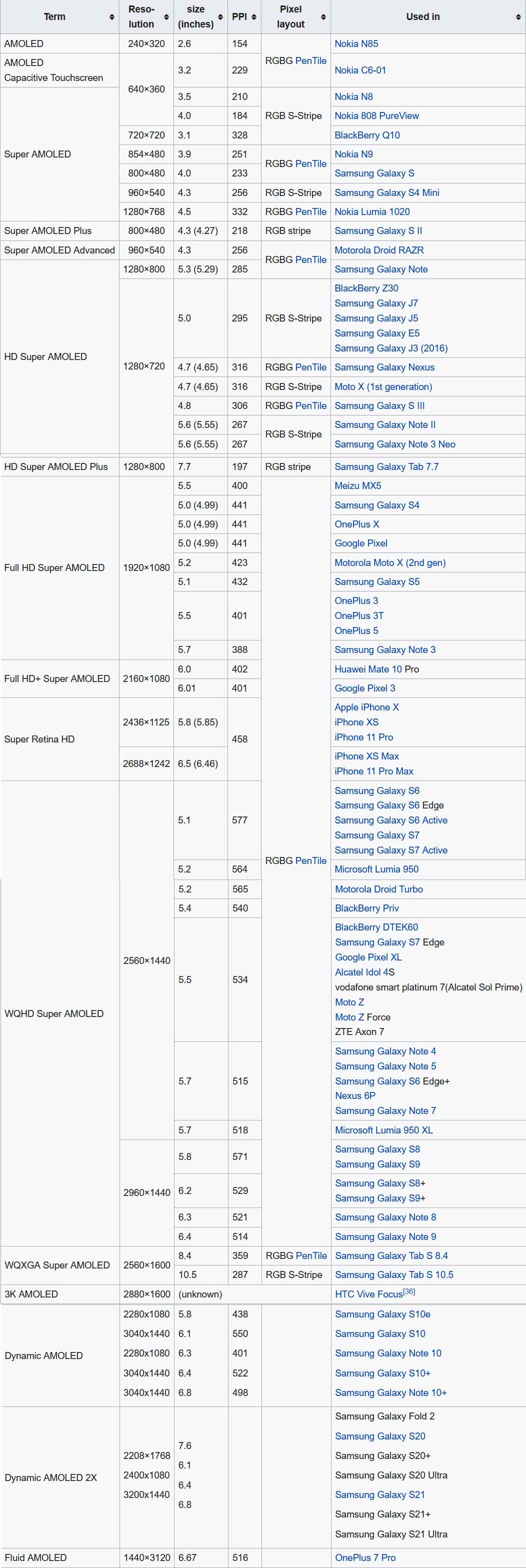

اصطلاحات بازاریابی

Super AMOLED

"Super AMOLED" اصطلاحی در بازاریابی است که توسط سامسونگ برای یک صفحه نمایش AMOLED با دیجیتایزر صفحه لمسی یکپارچه ایجاد شده است: لایه ای که تشخیص آن یکپارچه در نمایشگر است ، نه اینکه در بالای آن پوشانده شود و نمی تواند از نمایشگر جدا شود. فن آوری صفحه نمایش خود بهبود نیافته است. طبق گفته سامسونگ ، Super AMOLED یک پنجم نور خورشید را به اندازه نسل اول AMOLED منعکس می کند. Super AMOLED بخشی از خانواده ماتریس پنتیل است که بعضی اوقات به اختصار sAMOLED گفته می شود.

Super AMOLED پیشرفته

Super AMOLED Advanced اصطلاحی است که توسط موتورولا برای توصیف یک صفحه نمایش روشن تر از صفحه نمایش Super AMOLED به بازار عرضه شده است ، اما همچنین دارای وضوح بالاتر - qHD یا 960 × 540 برای Super AMOLED Advanced نسبت به WVGA یا 800 × 480 برای Super AMOLED و 25٪ مصرف انرژی بیشتر است. Super AMOLED Advanced دارای ویژگی های PenTile است که زیر پیکسل ها را برای ایجاد نمایشگر با وضوح بالاتر در بین پیکسل ها شارپ می کند ، اما با این کار ، کیفیت برخی از تصاویر از بین می رود. این نوع نمایشگر در Motorola Droid RAZR و HTC One S استفاده می شود

Super AMOLED Plus

Super AMOLED Plus ، اولین بار با تلفن های هوشمند Samsung Galaxy S II و Samsung Droid Charge معرفی شد ، مارکی از سامسونگ است که در آن ماتریس پیکسل PenTile RGBG (2 زیر پیکسل) مورد استفاده در نمایشگرهای Super AMOLED با RGB RGB سنتی (3 زیر پیکسل) جایگزین شده است چیدمان معمولاً در LCD ها استفاده می شود. این نوع AMOLED از صفحه نمایش Super AMOLED روشن تر اما کم مصرف تراست و به دلیل افزایش تعداد زیر پیکسل ها ، تصویری واضح و کم دانه تولید می کند. در مقایسه با نمایشگرهای AMOLED و Super AMOLED ، حتی از نظر مصرف انرژی از روشنایی بیشتری برخوردار هستند. با این حال ، سامسونگ با استفاده از Plus در جانشین Galaxy S II ، Samsung Galaxy S III ، به عمر و هزینه های صفحه اشاره کرد.

HD Super AMOLED

HD Super AMOLED با نام تجاری سامسونگ برای صفحه نمایش Super AMOLED با وضوح HD (بالاتر از 1280 × 720) ارائه می شود. اولین دستگاهی که از آن استفاده کرد ، Samsung Galaxy Note بود. Galaxy Nexus و Galaxy S III هر دو HD Super AMOLED را با ماتریس PenTile RGBG (2 زیر پیکسل / پیکسل) پیاده سازی می کنند ، در حالی که Galaxy Note II از ماتریس RBG (3 زیر پیکسل / پیکسل) استفاده می کند

HD Super AMOLED Plus

نسخه ای از Samsung Galaxy S3 با استفاده از Tizen OS 1 با استفاده از صفحه نمایش HD Super AMOLED Plus در سال 2012 محک زده شد

Full HD Super AMOLED

همانطور که در Samsung Galaxy S4 ، Samsung Galaxy S5 و Samsung Galaxy Note 3 دیده می شود ، این صفحه نمایش دارای رزولوشن 1920 × 1080 است که بیشتر به 1080p معروف است. گستره رنگ آن تا 97٪ فضای رنگی Adobe RGB است. در حال حاضر از سال 2017 در طیف گسترده ای از تلفن های هوشمند سامسونگ استفاده می شود

Quad HD Super AMOLED

فناوری Quad HD Super AMOLED برای اولین بار توسط AU Optronics در آوریل 2014 استفاده شد. بعد از اینکه AU Optronics تلفن خود را که از صفحه نمایش Quad HD Super AMOLED استفاده می کرد ، منتشر کرد ، شرکت های دیگری مانند سامسونگ تلفن هایی با استفاده از این فناوری مانند Samsung Galaxy Note 4 و Samsung Galaxy Note 5 Broadband LTE-A و Samsung Galaxy S6 و S7 منتشر کردند.

آینده

نمایشگرهای آینده که از سال 2011 تا 2013 توسط سامسونگ به نمایش گذاشته شده است ، نمایشگرهای انعطاف پذیر ، سه بعدی و شفاف Super AMOLED Plus را با وضوح بسیار بالا و در اندازه های مختلف برای تلفن ها نشان داده اند. این نمونه های آزاد نشده از یک پلیمر به عنوان زیرلایه ای استفاده می کنند که نیاز به پوشش شیشه ای ، پشتی فلزی و ماتریس لمسی را از بین می برد و آنها را در یک لایه یکپارچه ترکیب می کند.

تاکنون ، سامسونگ قصد دارد نمایشگرهای جدیدتر را با نام Youm یا y-okta نامگذاری کند.

همچنین برای آینده می توان نمایشگرهای استریوسکوپی سه بعدی را در نظر گرفت که از ردیابی چشم (از طریق دوربین های جلو استریوسکوپی) برای تهیه تصاویر سه بعدی با وضوح کامل استفاده می کنند
